Voici la dernière mouture de mon système audio. Je vais essayer de le décrire au mieux avec autant de précision que possible.

C’est un système  stéréo 5 voies qui est resté plus de 15 ans dans une autre salle d’environ 70M2 et qui a connu de nombreuses évolutions au fil des années.

il a été décrit dans la Nouvelle Revue du Son en 2010

Là nous passons dans sa nouvelle salle d’accueil, mais cette  fois-ci il s’agit d’un ShowRoom ouvert au public et la salle n’a été que très modérément traitée acoustiquement.

Pour supporter les pavillons il a été choisi une structure en triangle permettant de dégager, autant que possible, les bouches des pavillons. Le matériau choisi est un bois exotique dense et lourd le Niangon. La colle utilisée pour cet assemblage est une colle synthétique très dure afin d’éviter tout effet pelliculaire et assurer une grande rigidité à l’ensemble.

Ce bois peut être utilisé pour des constructions extérieures sans traitement particulier, il est extrêmement stable dans le temps.

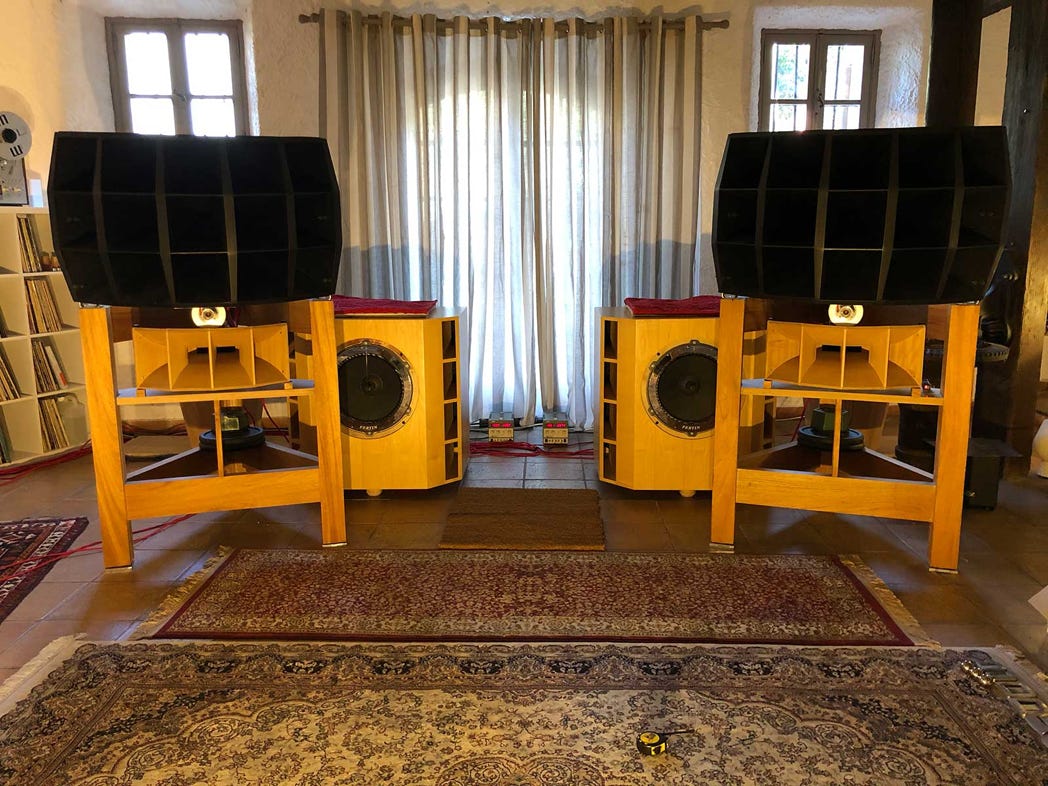

Sur ces structures sont fixés les Pavillons et moteurs des voies Bas Médium, Médium et Aiguë.

Le tweeter est un model de type ONKEN 5000T et fonctionne sur la bande au dessus de

8000 Hz.

La pente choisie est à 12dB/octave et la fonction de type Butterworth.

Au dessous du Tweeter on peut voir le système de haut médium couvrant la bande 1250Hz à 8000Hz. Les pentes choisies sont à 12dB/octave et de type Butterworth.  Il s’agit d’un couple de marque Onken avec Moteur ONKEN 455es et son pavillon sectoriel ONKEN MS500 wood. Ce pavillon est sablé pour un amortissement parfait de ses parois. Tout en haut de la “structure support”  le système de bas Médium couvrant la bande 250Hz à 1250Hz. Les pentes choisies sont à 12dB/octave et de type Butterworth.  Cette voie est constitué d’un couple de marque Onken avec moteur ONKEN 255es et son pavillon multicellulaire sablé ONKEN MS200 wood.


Entre les deux édifices supportant les pavillons et les tweeters, on voit deux gros caissons de 400L chacun chargeant deux haut parleurs de marque Fertin (charge de type Jansen). Le diamètre de chaque HP est de 46 cm. Ces hauts parleurs à excitation sont assez particuliers puisqu’ils n’ont pas de suspensions périphériques, leurs membranes  sont bordées de carbone rigide.

Chaque membrane fonctionne en piston et est maintenue dans l’axe par des filins de carbone.

La tension de chaque “filin” est réglable afin de parfaire, le déplacement de la membrane dans l’entrefer. Cette opération se réalise au distorsiomètre.


Ces hauts parleurs fonctionnent sur la bande 35,5Hz à 200Hz Les pentes choisies sont à 18db/oct pour le passe Haut et 12dB/octave pour le passe bas toujours de type Butterworth.

Le choix d’appliquer un passe haut sur cette voie libère le Haut Parleur de grave et ainsi améliore son comportement dans le haut grave

Le filtre Actif utilisé est un Accuphase DF65


Au dessous de la voies grave, une paire de Hauts Parleurs Precision Device de 53 cm (21”) dont les membranes sont mues par des bobines de 152m de diamètre (!) Ce Haut Parleur de référence Precision Device PD2150 affiche un rendement de 98dB 1W/1m est décompressé à l’arrière.


Les deux caissons d’infra grave ne sont pas visibles sur la photos mais seront présentés plus bas.

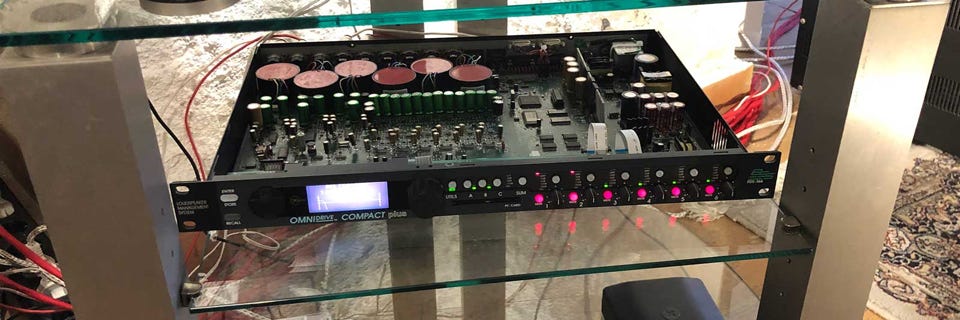

Il couvre la bande au dessous de 35,5Hz. Le filtrage est assuré par un Filtre actif numérique BSS de Type FDS366 modifiés. Filtrage “passe Bas” Butterworth 48dB/octave.

Voici qui termine la description des “transducteurs” du système. Lampli est de fabrication La Rosita nommé “Jaws” de 2X 280W d’une stabilité inconditionnelle!




Sur le Côté d’un des supports,

un petit projecteur laser vissé/collé, nous verrons plus bas à quoi il sert.

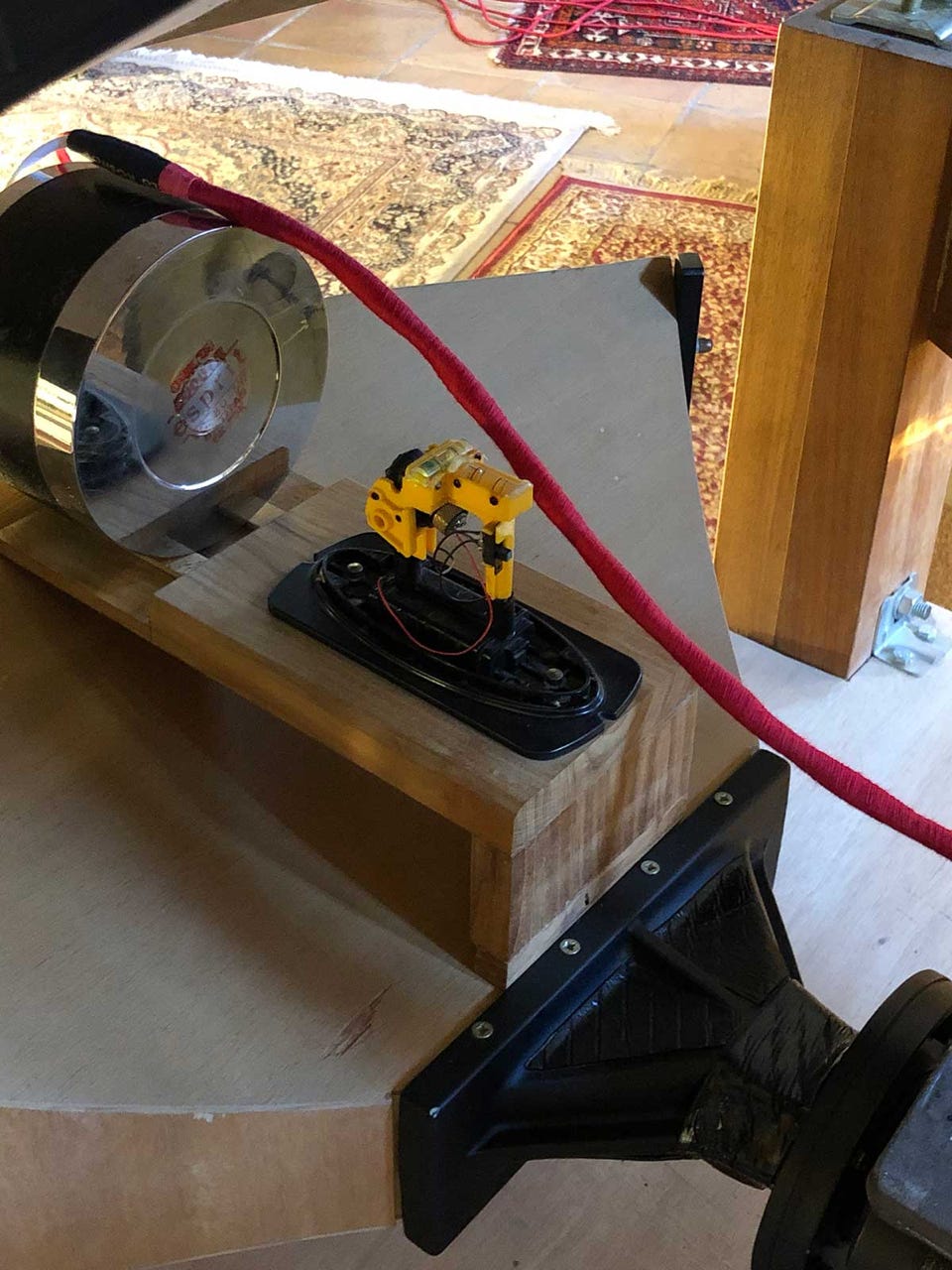

Derrière chaque tweeter, un autre projecteur laser pour ajuster un mieux la position des pavillons de Haut médium.

Une pièce en Niangon supportant deux rails de bois en guise de berceau pour caler les tweeters.

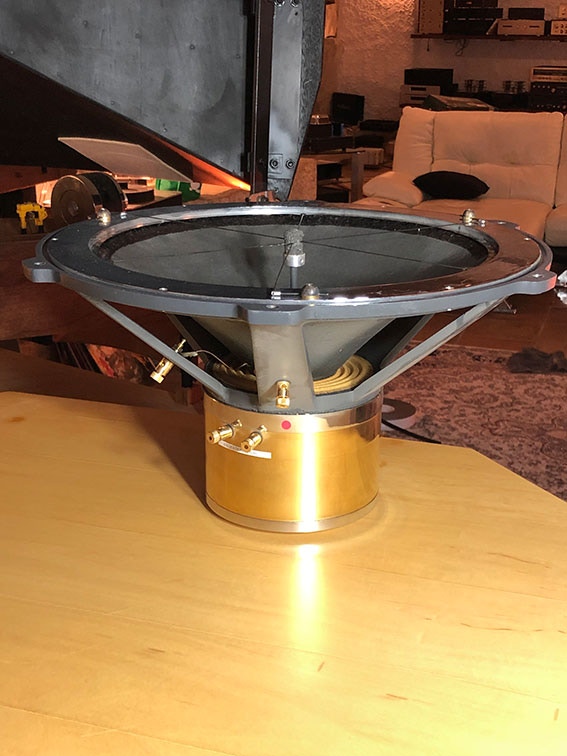

Ici, une vue de profil du Haut parleur de grave Fertin 46 EX à Excitation sans suspension.

Les cosses du haut reçoivent la modulation, les cosses du bas reçoivent l’alimentation de la bobine d’excitation. 12V/2A (Ne Pas se tromper lors du branchement!!!)

rendement

98db/w/m

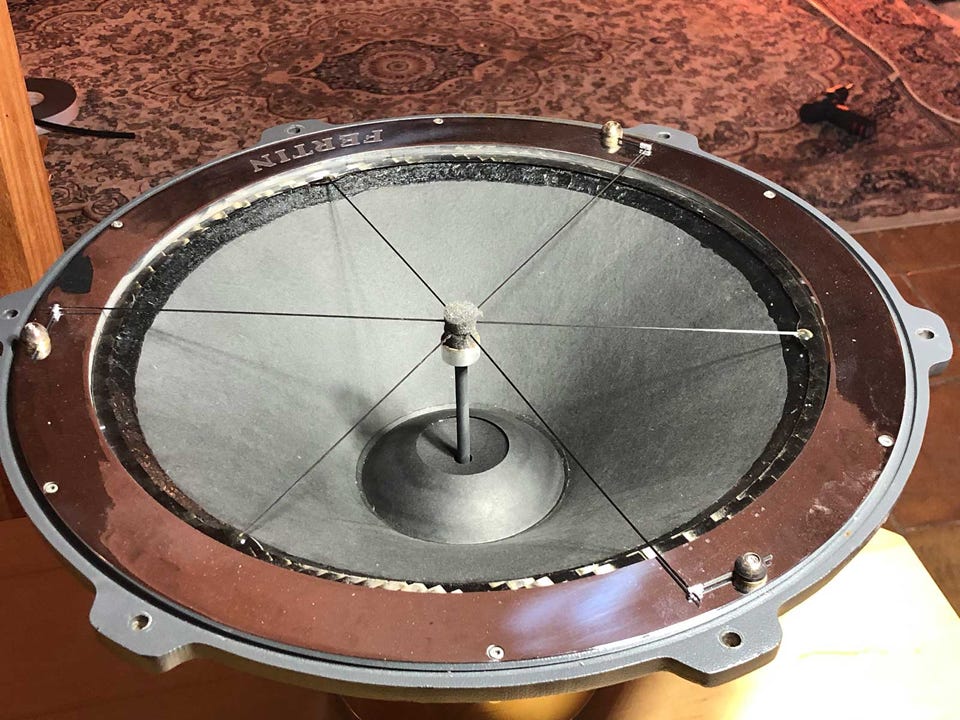

Ici, une vue plongeante du Haut parleur de grave Fertin 46 EX à Excitation sans suspension.

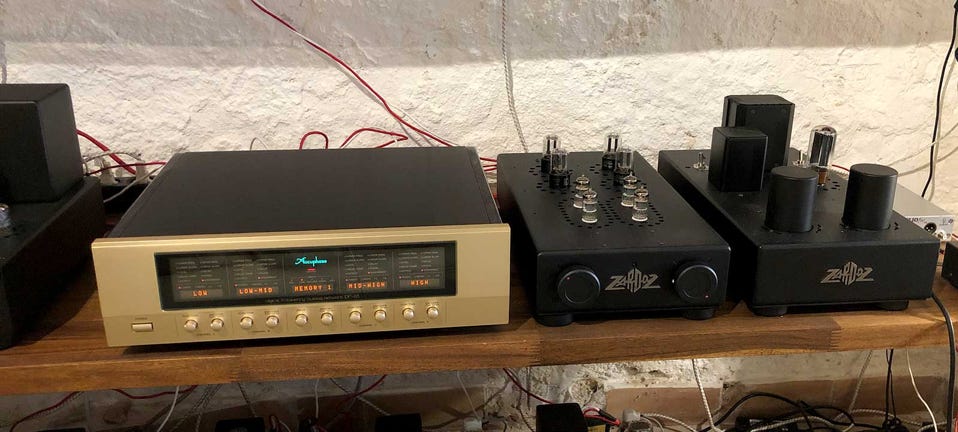

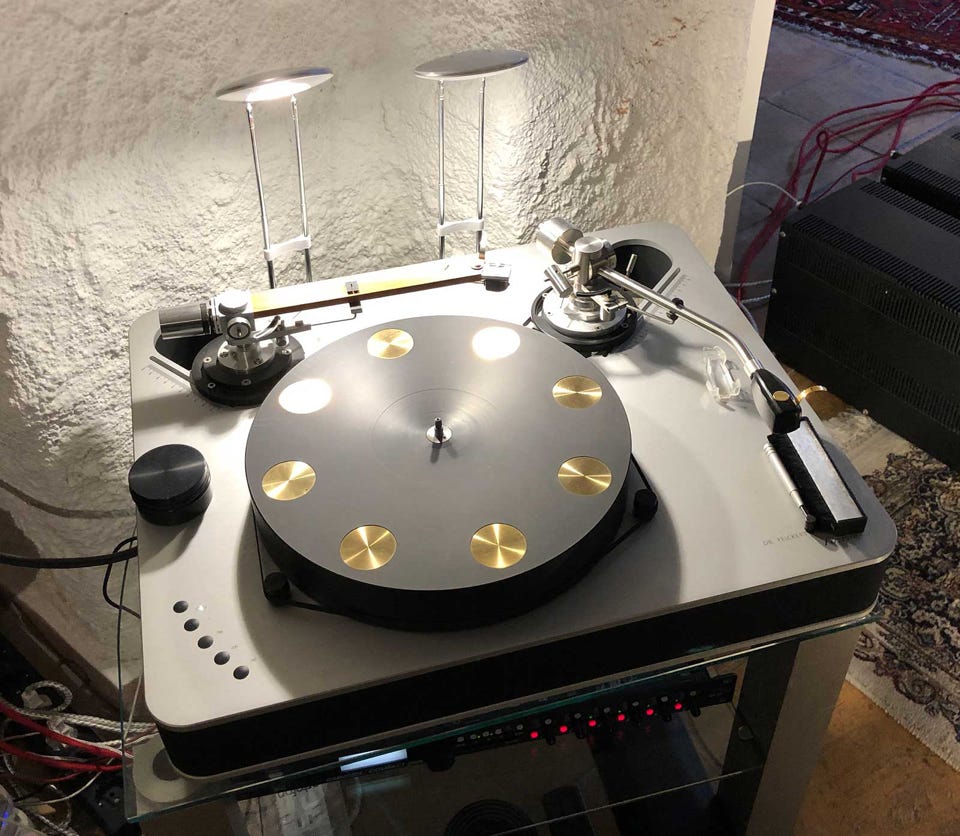

Ici le préamplificateur ZardoZ “Louis”. l’étage phono est mon circuit préféré, une correction passive intercalée entre deux étages SRPP (4 Tubes 12AT7WA) L’étage ligne est un montage SRPP GOMEZ. En sortie de l’étage ligne, un transformateur d’isolement d’origine Lundahl. L’alimentation est séparée et la haute tension est redressée par une redresseuse 5R4WGB. Le filtrage est réalisé sans aucun condensateur chimique et la self de filtrage dans un montage CLC est d’origine Hashimoto

à Coté du préamplificateur, le filtre actif numérique Accuphase DF65

à Coté du filtre Accuphase une paire d’amplis Mono Zardoz “Hannigan”. Ces Amplificateurs, de fabrication db system, utilisent un étage d’entrée déphaseur par transformateur symétriseur d’origine LUNDAHL en entrée, rapport 1:0,5-0,5 suivi par une double triode de type 12AX7 dont chaque triode drive sa partie d’un simple push Pull de EL156 monté en classe AB1 via deux condensateurs de liaison SCR à armatures étain. C’est un parfait étage symétrique!

Tout est monté avec des résistances  Shinkoh Tantal /amagnétiques, (et Mills pour les résistances de charge) partout, condensateurs SCR à armatures étain, (un peux spéciaux) et là où c’est utile découplages Mica et styro, aucun condensateur chimique dans cet appareil. Les fuites de grilles des tubes de puissances sont des inductances LUNDAHL. Pour la haute tension un redressement double alternance hybride tube 5Z3/Diodes IXYS à recouvrement progressif puis, une self en tête (Lundahl) puis des Capa SCR POLYPRO  sur mesure.

Transfos de sortie, d’alimentation et de sortie LUNDAHL. Tout çà a été réalisé grâce à une étude de Marcel sur l’EL156 (version chinoise) pour laquelle Marcel avait des projets. (Merci Marcel!!)

La puissance est de…. on s’en fout! Plus de 60W avec une distorsion négligeable.

Sous peu, les tubes chinois seront remplacés par des Telefunken. Ces amplificateurs “pilotent” les 46CM Fertin de la voie grave.

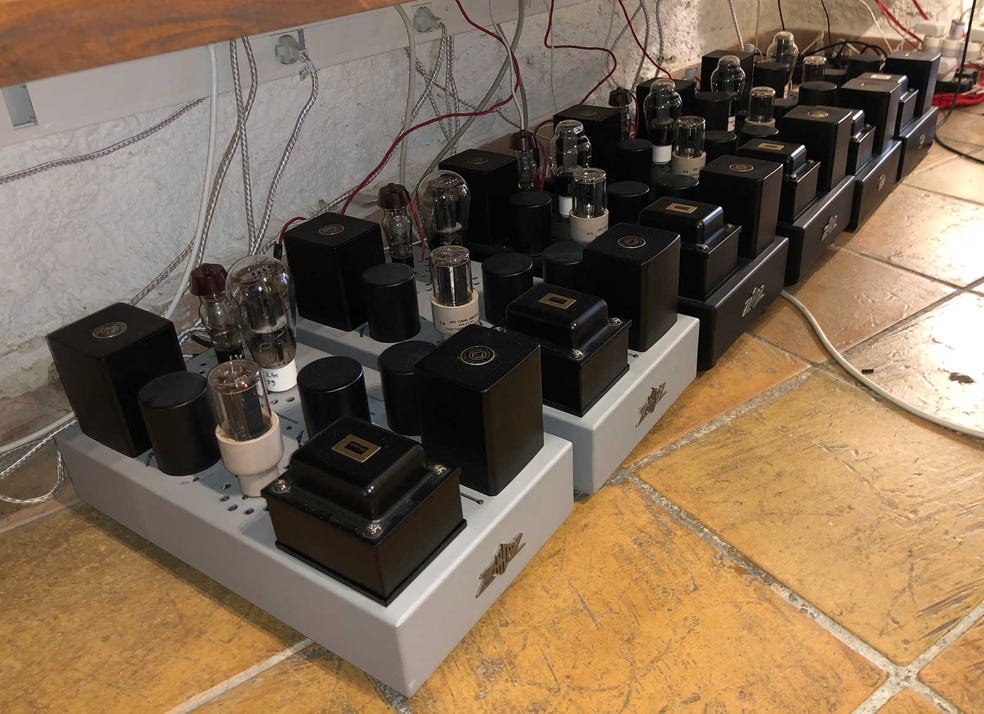

Trois paires de blocs monophoniques à tubes  se chargent de détailler les fréquences supérieures à 200 Hz, dans les bandes de fréquence respectives comprises entre 200 Hz et 1,125 kHz, 1,125 kHz et 8 kHz ainsi qu’au-dessus de 8 kHz. Les modèles choisis, baptisés ZardoZ MAX 007 et fabriqués par db system s’inspirent d’une version dérivée des amplificateurs Western Electric WE91A décrite dans la revue de l’Audiophile en 1977. Une des particularités de ces amplificateurs monotriodes délivrant une puissance nominale avoisinant les 7 watts est de faire usage de composants audio de haute qualité, de transformateurs japonais Hashimoto (alimentation + sortie) et de n’utiliser aucun condensateur électrochimique. Ils utilisent en entrée les pentodes 310A suivies des triodes de puissance 300B. Les valves à double alternance utilisées sont à chauffage direct de marque et référence: Shatam 5R4WGB.

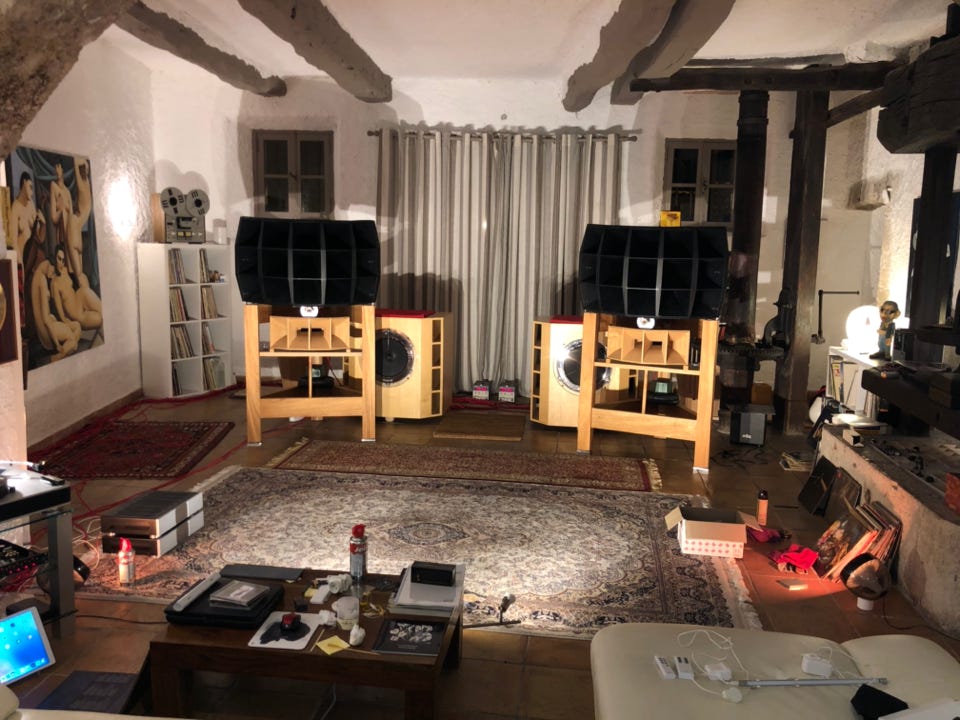

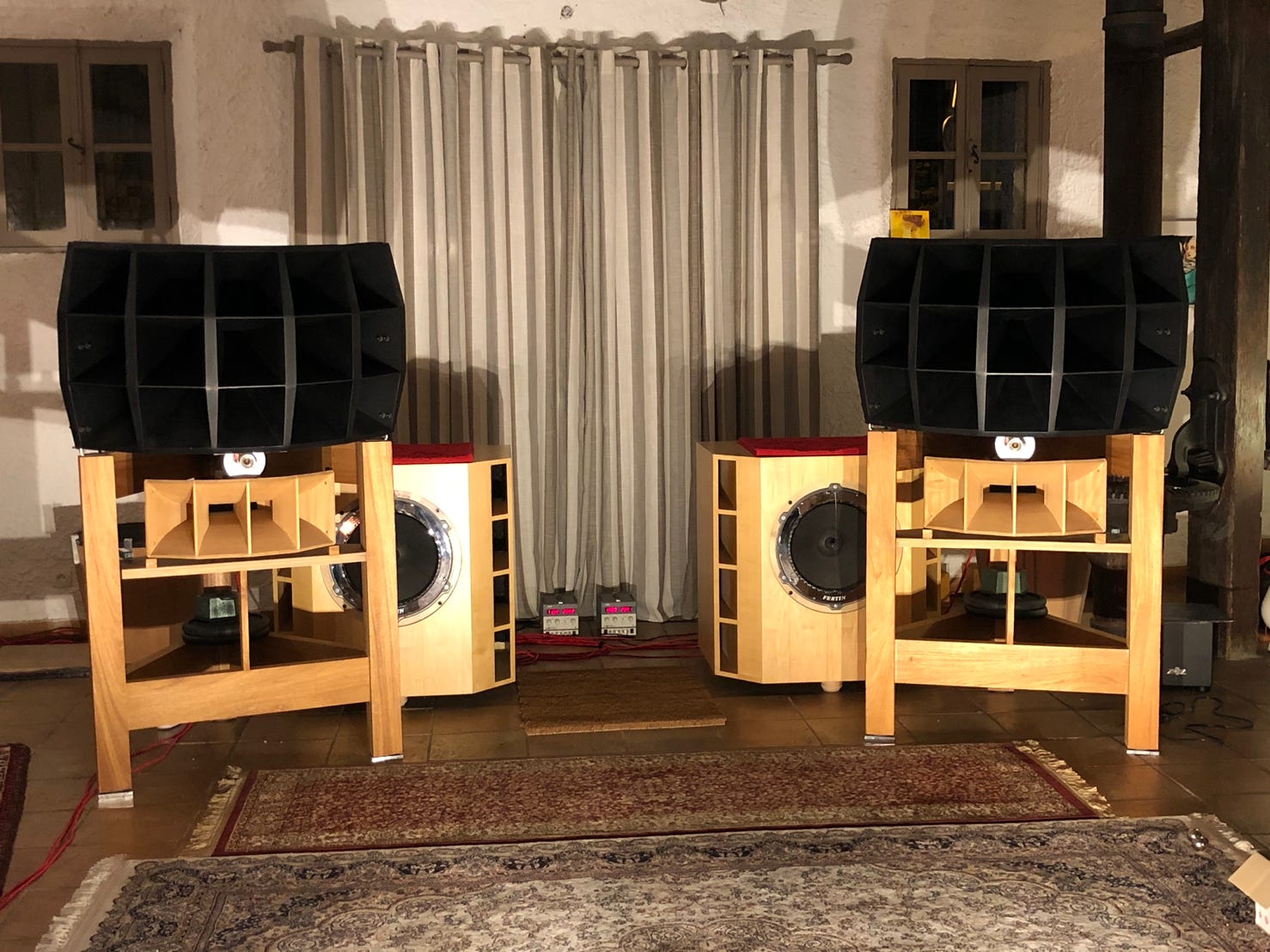

Ici, le système vu de la position assise, les pavillons dégagés des murs latéraux pour éviter trop d’interaction et de turbulences. Le sol étant recouvert de tomettes comme c’est souvent le cas dans notre région. C’est un matériaux vif qui nécessite d’être “calmé” pour éviter des réflexion primaires trop violentes. Certaines parties restent à nu pour ne pas enlever à la pièce son coté très vivant. Pour l’instant l’acoustique du local reste à parfaire sans pour autant trop changer la personnalité du lieu.

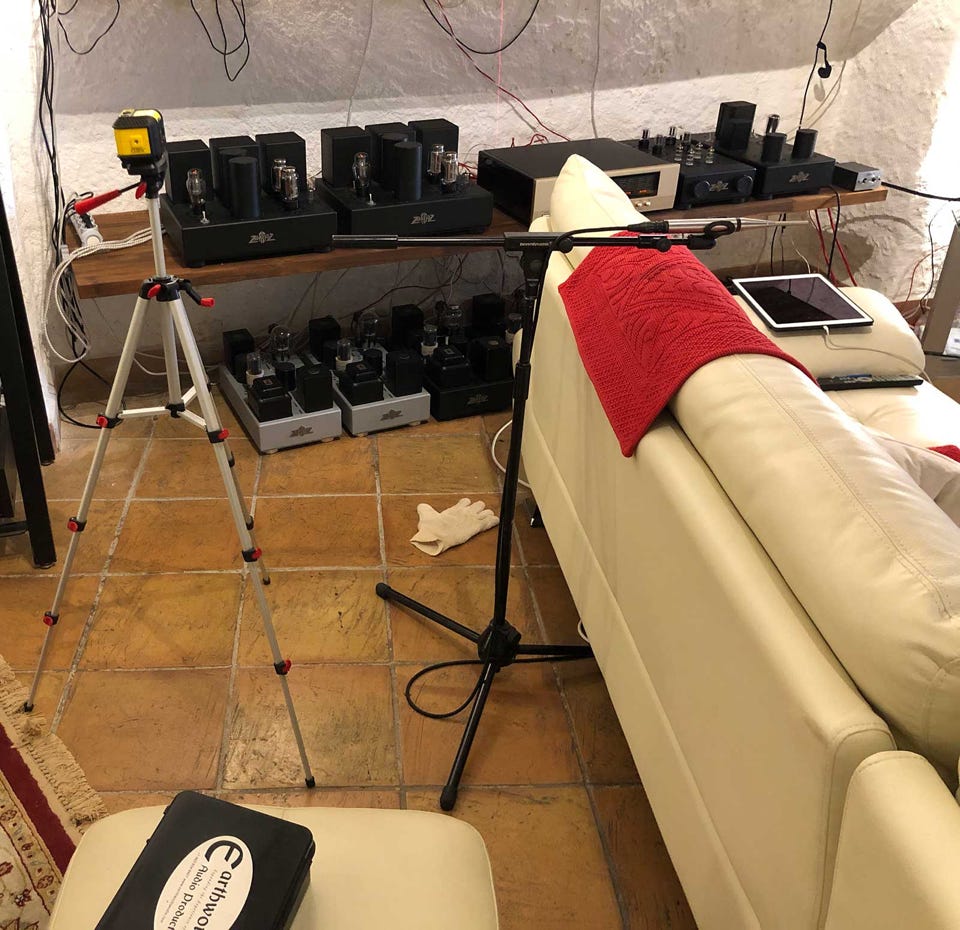

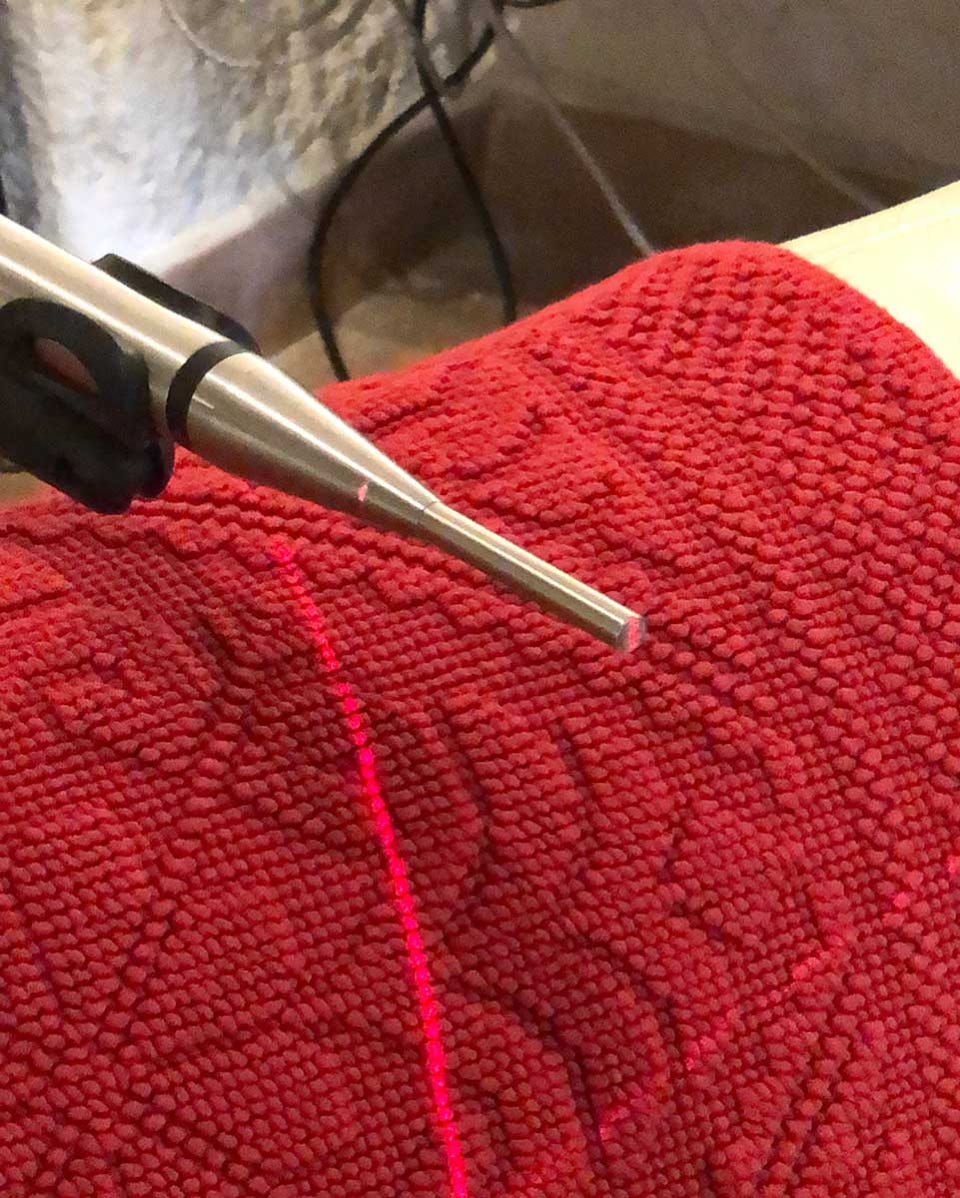

Le protocole de mesure est lui aussi un peu spécial, il s’agit de créer un faux “auditeur” car le canapé est en cuir et sa surface est importante et…  pas complètement neutre. Lors des mesures, le micro ne sera pas perturbé par les réflexions dues à la proximité du canapé. Pour être sûr de repositionner le micro exactement au même endroit lors d’une future mesure, deux lasers fixés sur leurs supports se croisent donnant les coordonnées parfaites du micro. (laser vu plus haut et fixé sur la structure droite) pour la trace latérale c’est un laser fixé à droite de la zone d’écoute. (petite tache rouge sur le coté du micro)
